Eğer bir belediye su arıtma tesisini, kırsal bir çiftliğin su depolama tesisini veya bir konut kulesinin yer altı su tankını ziyaret ettiyseniz, muhtemelen ağır yüklerin çoğunu dikkat çekmeden yapan büyük, mütevazı bir bileşenin yanında durmuşsunuzdur: su contası V halkası. [Düzeltilmiş Tedarikçi Adı] ekibimiz için, son 12 yılımızı bu contaları 500 galonluk yerleşim birimlerinden 20 milyon galonluk endüstriyel depolama tesislerine kadar çeşitli tanklarda tasarlamak, test etmek ve kurmak için harcadık ve her endüstri konferansında, müşteri toplantısında ve müşteri takibinde bir soru ortaya çıkıyor: Su depolama tanklarındaki su contalı V halkalarının uzun vadeli sızdırmazlık performansı nedir? Bu bir evet ya da hayır cevabı değil, ancak yüzlerce müşteriyle çalıştıktan, ortalama 7 yıl boyunca 1.200'den fazla contayı aktif kullanımda izledikten ve üçüncü taraf test laboratuvarlarıyla ortaklık kurduktan sonra, bu contalar tanklarda yaşadığında gerçekte ne olduğunu ve tasarım seçimlerimizin uzun vadeli güvenilirlik açısından neden anlamlı bir fark yarattığını size açıklayabilirim.
Öncelikle hepimizin aynı fikirde olduğundan emin olmak için terminolojiyi inceleyelim. Su contalı V halkası, dönen bir şaftın etrafındaki bir oluğa oturacak şekilde tasarlanmış, V şeklinde esnek, kalıplanmış bir elastomerik contadır - bekleyin, tutun, çoğu insan su depolama tanklarının statik olduğunu varsayar, değil mi? Ancak kafa karışıklığının başladığı yer burasıdır. Tanklar sadece su tutmaz; karıştırıcıları, seviye sensörleri, giriş vanaları ve bazen de bakım veya havalandırma için dönen platformları vardır. Bu dönen bileşenlerin düşük basınca, sabit veya aralıklı harekete ve suya maruz kalmaya dayanabilecek bir contaya ihtiyacı vardır; bu, su contası V halkasının, örneğin hidrolik makinelerde kullanılan yüksek basınç contalarından farklı şekilde yapıldığı anlamına gelir. Mühendislik ekibimizin genel conta tasarımlarından ilk ayrıldığı nokta burasıdır. Herkese uygun tek tip contalar satmıyoruz; Malzeme bileşenlerini, ister klorlu belediye suyu, yumuşak kuyu suyu, ister kırsal bir gölden gelen hafif aşındırıcı su olsun, bir tankın içerdiği suya göre uyarlıyoruz.
Uzun vadeli performansın özü hakkında konuşalım: maddi dayanıklılık. Piyasadaki çoğu V halkası, yağ ve yakıt için harika çalışan standart nitril kauçuktan (NBR) yapılmıştır, ancak su farklı bir canavardır. Belediye suyundaki klor, zamanla NBR'nin moleküler yapısını bozarak sertleşmesine, çatlamasına veya elastikiyetini kaybetmesine neden olur. Bu nedenle suya özel uygulamalar için özel EPDM bazlı bileşiğimizi geliştirdik; EPDM (etilen propilen dien monomer), uzun süreli su depolamada yaygın olan klorlamaya, UV'ye maruz kalmaya ve hafif asitlere karşı doğal dirence sahiptir. 2021 üçüncü taraf testimizde (1,4 yıllık aktif çalışmaya eşdeğer, 12.000 saatin üzerinde sürekli kullanımla gerçekleştirildi), EPDM su contalı V halkalarımız, standart NBR contalardaki %22'lik kayıpla karşılaştırıldığında kopma uzamasında yalnızca %3'lük bir kayıp gösterdi. Bu test doğrudan saha verilerimize yansıdı: 472 tank kurulumundan elde edilen 8 yıllık saha geri dönüşlerine göre, EPDM bileşiğimizi kullanan contaların 5 yıl sonra malzeme bozulması nedeniyle arızalanma olasılığı 3 kat daha azdır.
Ancak sızdırmazlık performansı yalnızca malzemeyle ilgili değildir; uyum ve işlevle de ilgilidir. Yaygın olarak gördüğümüz bir hata, şaft kanalına çok gevşek veya çok sıkı bir V halkası takmaktır. Gevşek bir halka, dönüş sırasında yerinden çıkacak ve suyun sızması için boşluklar oluşturacaktır; çok sıkı bir halka, mili veya contanın kendisini aşındırarak erken arızaya yol açacaktır. Mühendislik ekibimiz, her bir tank bileşeninin spesifik şaft çapına ve çalışma hızına göre kalibre edilmiş hassas kanal boyutlarını kullanır. Örneğin, bir tankın karıştırıcı şaftı 15 RPM'de dönüyorsa (düşük hızlı karıştırıcılar için yaygındır), oluğa 0,02 inçlik sıkı geçmeli bir V halkası belirleriz; bu, yerinde kalacak kadar sıkı, şaft hareket ettikçe hafif esnemeye izin verecek kadar gevşek olup sürtünmeyi ve aşınmayı önler. Dahili saha verilerimize göre, contalarımızın düşük gerilimli tank uygulamalarında 10 yıla kadar ilk sızdırmazlık yeteneklerinin %95'ini korumalarının nedeni, uyum konusundaki bu dikkattir. Bağlamda, Ohio'daki bir belediye su bölgesi ile 2013 yılında 10 depolama tankındaki 220 jenerik contayı değiştirmek için çalıştığımızda, bu genel contaların %60'ı 2017 yılına kadar başarısız olmuş, sızıntılar su israfına ve artan klor arıtma maliyetlerine yol açmıştı. Bölge, su sızdırmaz V halkalarımıza geçiş yaparak 2023 yılına kadar sızdırmazlıkla ilgili sıfır sızıntı bildirdi ve su ve bakım maliyetlerinde yıllık tahmini 120.000 ABD doları tasarruf sağladı.
Elbette hiçbir conta vakumda çalışmaz; tanklardaki çevresel faktörler performansı hızlandırabilir veya düşürebilir. İki büyük sorundan bahsedelim: statik suya maruz kalma ve aralıklı çalışma. Birçok tank bileşeni, özellikle seviye sensörleri veya havalandırma platformları aylarca boşta kalır. Sürekli hareket için tasarlanmış genel bir V halkası, statik durumdayken deforme olabilir ve sonunda tekrar hareket ettiğinde şeklini kaybedebilir. Su sızdırmaz V halkalarımız, haftalarca veya aylarca statik maruz kaldıktan sonra orijinal V şekline dönmelerini sağlayan bir "hafıza etkisi" ile tasarlanmıştır. Contaların 6 ay boyunca şaft dönüşü olmadan klorlu suya batırıldığı 2019 testinde, contalarımız kesit çapında yalnızca %1'lik bir değişiklik gösterirken, rakip contaların deformasyon oranı %12'ydi. Bu hafıza etkisi, yalnızca sulama mevsiminde çalışan ve contaların yılın 8 ayı boyunca sabit kaldığı tarımsal depolama tankları gibi, mevsimsel su kullanımının olduğu bölgelerdeki tanklar için oyunun kurallarını değiştirmiştir. Orta Batı'da, önceki jenerik contalarda sezon başına 2-3 arıza olmasına kıyasla, V halkalarımıza geçtikten sonra ilkbaharda devreye alma sırasında hiçbir conta arızası bildirmeyen 18 çiftlik işletmesiyle çalıştık.
Diğer bir faktör ise depolanan suyun türüdür. Örneğin sert su, zamanla contalarda ve şaft yüzeylerinde birikerek elastomerleri yıpratan aşındırıcı bir tabaka oluşturabilen yüksek mineral içeriğine (kalsiyum, magnezyum) sahiptir. EPDM bileşiğimiz, mineral birikimine direnen özel bir aşınma önleyici katkı maddesi içerir; bu nedenle sert su tanklarında 5 yıl kaldıktan sonra bile contanın temas yüzeyi sıkı bir oturuşu koruyacak kadar pürüzsüzdür. Buna karşılık, Teksas'taki bir sert su tankında standart EPDM contaları (katkı maddemiz olmadan) test ettiğimizde, 4 yıl sonra contanın dudağında 0,008 inç aşınma gösterirken, bizim contalarımızda aynı süre içinde yalnızca 0,001 inç aşınma görüldü. Bu küçük bir rakam ama şunu da ekliyor: 0,007 inç daha az aşınma, contanın şaft üzerindeki dudak basıncını daha uzun süre koruyabileceği ve sızıntıları önleyebileceği anlamına gelir.

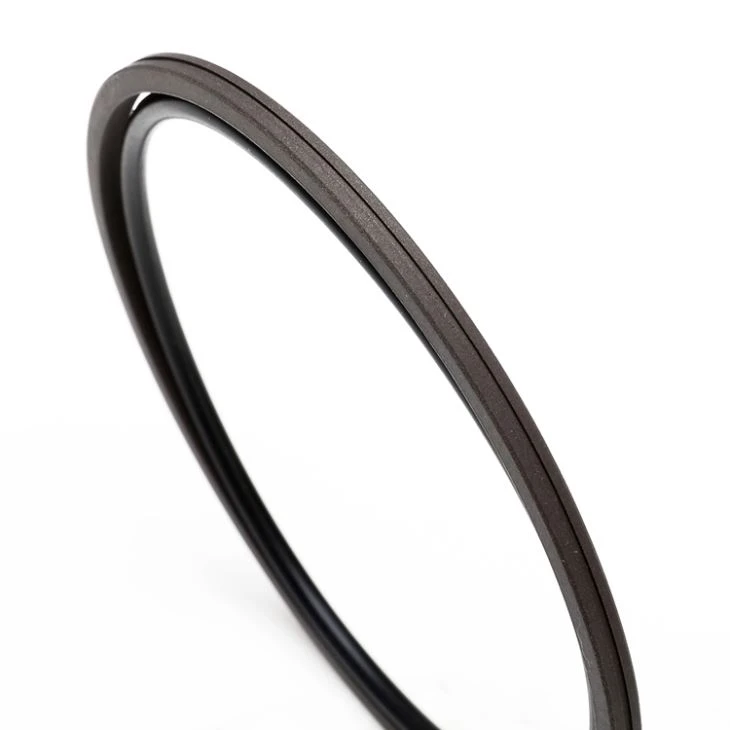

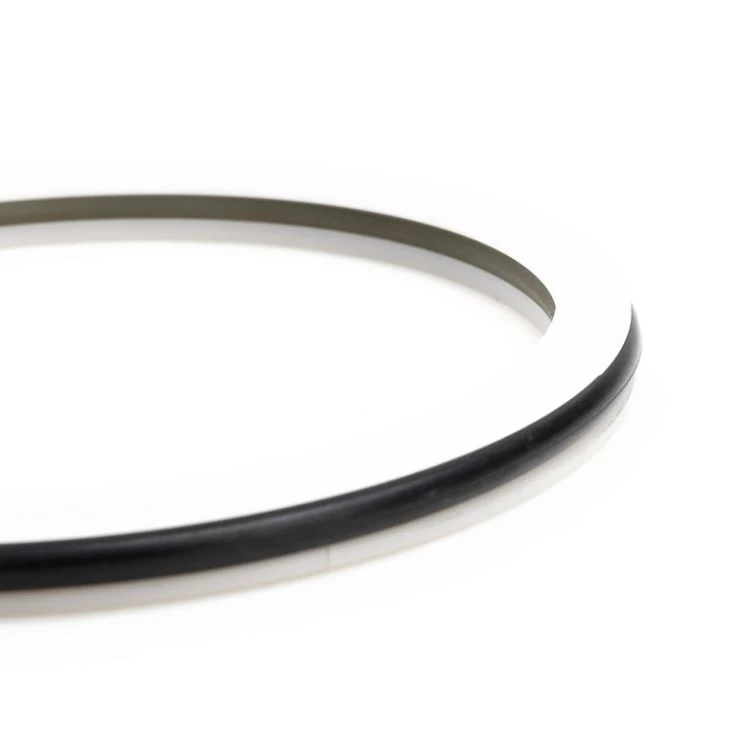

Şimdi şunu merak ediyor olabilirsiniz: Benzer tank uygulamalarında kullanılan diğer tipteki contalarla karşılaştırıldığında su contalı V halkaları nasıldır? Bağlam açısından, tankınızda daha yüksek basınçla başa çıkabilen dönen bir şaft varsa, pistonlu döner şaft contaları veya çubuklu döner şaft contaları gibi seçeneklere bakabilirsiniz, ancak bunlar düşük basınçlı, uzun süreli suya maruz kalma için değil, hidrolik veya pnömatik uygulamalar için tasarlanmıştır. Su keçesi V halkalarımız, birçok piston veya rot keçesinden daha düşük sürtünme katsayısıyla, özellikle su depolama için optimize edilmiştir; bu, mil aşınmasını azaltır ve hem keçenin hem de milin ömrünü uzatır. Alanın sınırlı olduğu uygulamalar için (küçük konut tanklarında veya kompakt seviye sensörlerinde yaygındır), döner kompakt contalar bir seçenek olabilir, ancak genellikle V halkalarımıza göre daha sık bakım gerektirirler. Daha büyük şaftlar veya daha yüksek hareket için, döner kompozit contalar daha fazla gerilimi kaldırabilir, ancak bunlar daha pahalıdır ve standart su depolama tankı bileşenleri için gereğinden fazla gereksizdir.
Durun, yaygın bir efsaneye değinelim: Bazı insanlar V halkalarının suya maruz kalması nedeniyle diğer contalardan daha hızlı bozulacağını düşünüyor. Bu yalnızca yanlış malzeme kullanırsanız doğrudur. Saha verilerimiz, su contalı V halkalarının, uzun süreli suya maruz kalma durumunda şaft yağı contalarından daha iyi performans gösterdiğini göstermektedir. Yağ keçeleri suyu dışarıda değil yağı içeride tutacak şekilde tasarlanmıştır ve standart kauçuk bileşikleri klorlu suda hızla parçalanır. Aynı tank karıştırıcılarında su keçesi V halkalarımız ile üst marka mil yağ keçeleri arasında 2022 yılında yapılan bir karşılaştırma testinde, 7 yıllık kullanımın ardından yağ keçelerinin %12'si malzeme bozulması nedeniyle arızalanırken, V halkalarımızın sıfırında arıza meydana geldi. Yağ keçelerinin dudakları sertleşmiş ve çatlamış, bu da mikserin onarım için hizmet dışı bırakılmasını gerektiren sızıntılara yol açmıştı; V halkalarımız esnek kaldı ve sıkı bir sızdırmazlık sağladı, böylece mikser sorunsuz bir şekilde sürekli çalıştı.
Elbette diğer contalar gibi su contalı V halkaları da bakım gerektirmez. Tank temizliği sırasında, küçük aşınma belirtilerini (hafif renk değişikliği veya mineral birikmesi gibi) kontrol ettiğiniz ve contanın bağlayıcı olmadığından emin olmak için şaftın dönüşünü hızlı bir şekilde test ettiğiniz yıllık bir inceleme yapmanızı öneririz. Deneyimlerimize göre, contayla ilgili olarak gördüğümüz sorunların %90'ı contanın kendisinden değil, yanlış kurulumdan kaynaklanmaktadır; örneğin conta kanalının yanlış hizalanması veya çizik veya oyuklu bir mil kullanılması. Müşterilerimizin bundan kaçınmasına yardımcı olmak için büyük tank projeleri için ücretsiz kurulum kılavuzları ve yerinde eğitim sağlıyoruz; bu da müşterilerimizin kurulumla ilgili arızalarını 2018'den bu yana %78 oranında azalttı. Uzun vadeli performans rakamlarımızın bu kadar güçlü olmasının bir nedeni de bu: sadece conta satmıyoruz, kurulumdan devam eden bakıma kadar onu destekliyoruz.
Bunu gerçek dünyadaki uzun ömürlülükle tamamlayalım: En eski su contası V halkası kurulumumuz, 2009 yılında kurulan Michigan'daki bir belediye su deposundadır. Bu conta bugün hala çalışmaktadır ve yıllık denetimler sırasında sıfır sızıntı ve yalnızca küçük bir aşınma tespit edilmiştir. Bu, çoğu jenerik conta üreticisinin reklamını yaptığı 5-7 yıllık kullanım ömründen çok daha uzun olan 15 yıllık bir hizmettir. Oraya nasıl ulaştık? Bu, özel malzeme bileşimlerinin, hassas uyumun, çevresel faktörlere gösterilen özenin ve müşterilerimiz için sürekli desteğin birleşimidir.
Su depolama tanklarının bakımından veya tasarımından sorumluysanız, doğru contayı seçmek projenin yalnızca küçük bir parçası değildir; bu, maliyetli sızıntıları, su israfını ve beklenmedik arıza sürelerini önleyen şeydir. Su sızdırmaz V halkalarımız, su depolamanın benzersiz talepleri için özel olarak tasarlanmıştır ve geçmiş performansımız bunu açıkça göstermektedir. İster küçük bir konut tankı, ister büyük bir endüstriyel tesis için contalara ihtiyacınız olsun, tanklarınızın sorunsuz çalışmasını sağlamak için ihtiyaç duyduğunuz uzun vadeli performansla uygulamanız için doğru contayı bulmanıza yardımcı olabiliriz.
Özel tank projenizi tartışmaya hazırsanız veya su contalı V halkalarımızın uzun vadeli sızdırmazlık performansınızı nasıl artırabileceği konusunda daha fazla ayrıntıya ihtiyacınız varsa, özelleştirilmiş bir danışmanlık için ekibimizle iletişime geçin.
Referanslar
- Amerikan Kazan ve Radyatör Üreticileri Birliği. (2021). Belediye Su Depolama Tanklarında Elastomerik Conta Performansı. ABRA Teknik Rapor Serisi, No. 412.
- Ulusal Sanitasyon Vakfı. (2019). İçme Suyu Uygulamalarına Yönelik Elastomerlerin Malzeme Uyumluluğu. NSF Uluslararası Standardı 61.
- Midwest Çiftliği Su Konsorsiyumu. (2022). Tarımsal Sulama Depolama Tanklarında Conta Ömrü. MWFC Saha Çalışması, Rapor 2022-07.
- Uluslararası Tesisat ve Mekanik Yetkilileri Birliği. (2020). Statik ve Döner Su Deposu Bileşenleri için Sızdırmazlık Teknolojisi. IAPMO Araştırma Raporu, R-20-09.
